產品簡介

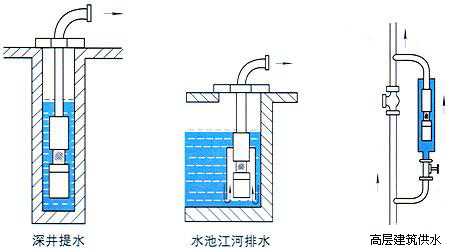

JQS型井用潛水電泵是潛水電機與潛水泵直聯一體，潛入水中工作的提水機具。主要適用于農田灌溉、城市、工礦企業的給排水工程。 JQR型潛水電泵適用于水溫為100℃以下的地下熱水的開采，具有耐熱、防腐、抗老化等特點。

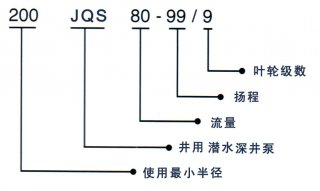

型號意義

JQS井用潛水電泵(深井泵)

選型范圍

  • 流量：2－1000m3/h
  • 揚程：10m－1000m
  • 電機功率：0.55KW－400KW
  • 額定電壓：380V/660V

性能參數本數據僅供參考，請以實際訂貨為準！

序號 型 號 流量 揚程 潛水泵 配套潛水電機 出水管直徑 配套電纜規格 電泵最大外徑
高度 重 量 功率 高度 重量 轉速
m?/h M Mm Kg Kw Mm Kg Rpm mm
1 125JQS(R)8-14/2 8 14 271 8.9 2.2 757 41.2 2850 2 3×2.5 118
2 125JQS(R)8-21/3 8 21 364 12.1 2.2 757 41.2 3×2.5
3 125JQS(R)8-28/4 8 28 457 15.3 2.2 757 41.2 3×2.5
4 125JQS(R)8-35/5 8 35 550 18.5 2.2 757 41.2 3×2.5
5 125JQS(R)8-42/6 8 42 643 21.7 2.2 757 41.2 3×2.5
6 125JQS(R)8-49/7 8 49 736 24.9 2.2 757 41.2 3×2.5
7 125JQS(R)8-56/8 8 56 829 28.1 3 812 45 3×2.5
8 125JQS(R)8-63/9 8 63 1004 33.5 3 812 45 3×2.5
9 125JQS(R)8-70/10 8 70 1097 36.7 3 812 45 3×2.5
10 125JQS(R)8-77/11 8 77 1190 39.9 4 882 49.9 3×4
11 125JQS(R)8-84/12 8 84 1283 43.1 4 882 49.9 3×4
12 125JQS(R)8-91/13 8 91 1376 46.2 4 882 49.9 3×4
13 125JQS(R)8-98/14 8 98 1469 49.5 5.5 937 53.7 3×4
14 125JQS(R)8-105/15 8 105 1563 52.7 5.5 937 53.7 3×4
15 125JQS(R)8-112/16 8 112 1655 55.9 5.5 937 53.7 3×4
16 125JQS(R)8-119/17 8 119 1748 59.1 5.5 937 53.7 3×4
17 125JQS(R)8-126/18 8 126 1841 62.3 5.5 937 53.7 3×4
18 125JQS(R)15-10/2 15 10 271 8.9 2.2 757 41.2 3×2.5
19 125JQS(R)15-15/3 15 15 364 12.1 2.2 757 41.2 3×2.5
20 125JQS(R)15-20/4 15 20 457 15.3 2.2 757 41.2 3×2.5
21 125JQS(R)15-25/5 15 25 550 18.5 2.2 757 41.2 3×2.5
22 125JQS(R)15-30/6 15 30 643 21.7 3 812 45 3×2.5
23 125JQS(R)15-35/7 15 35 736 24.9 3 812 45 3×2.5
24 125JQS(R)15-40/8 15 40 829 28.1 4 882 49.9 3×2.5
25 125JQS(R)15-45/9 15 45 1004 33.5 4 882 49.9 3×2.5
26 125JQS(R)15-50/10 15 50 1097 36.7 4 882 49.9 3×2.5
27 125JQS(R)15-55/11 15 55 1190 39.9 5.5 937 53.7 3×4
28 125JQS(R)15-60/12 15 60 1283 43.1 5.5 937 53.7 3×4
29 125JQS(R)15-65/13 15 65 1376 46.2 5.5 937 53.7 3×4
30 150JQS(R)5-50/7 5 50 628 26 3 762 52.5 1.5 3×2.5 143
31 150JQS(R)5-78/11 5 78 796 36 3 762 52.5 3×2.5
32 150JQS(R)5-100/14 5 100 965 44 3 762 52.5 3×4
33 150JQS(R)5-128/18 5 128 1133 52 4 772 53.5 3×4
34 150JQS(R)5-150/21 5 150 1310 60 4 772 53.5 3×4
35 150JQS(R)5-178/25 5 178 1478 68 5.5 802 56.5 3×6
36 150JQS(R)5-200/28 5 200 1698 78 5.5 802 56.5 3×6
37 150JQS(R)5-250/35 5 250 2088 96 7.5 862 62.5 2850 1.5 3×6 143
38 150JQS(R)5-300/42 5 300 2427 113 9.2 902 67 3×6
39 150JQS(R)10-50/7 10 50 663 25.5 3 762 52.5 2 3×2.5
40 150JQS(R)10-78/11 10 78 851 33.5 4 772 53.5 3×4
41 150JQS(R)10-100/14 10 100 1035 45 5.5 802 56.5 3×4
42 150JQS(R)10-128/18 10 128 1227 53 7.5 862 62.5 3×6
43 150JQS(R)10-150/21 10 150 1416 62 7.5 862 62.5 3×6
44 150JQS(R)10-178/25 10 178 1650 70 9.2 902 67 3×6
45 150JQS(R)10-200/28 10 200 1838 80 11 982 74 3×6
46 150JQS(R)10-250/35 10 250 2261 98.5 13 1022 77 3×10
47 150JQS(R)10-300/42 10 300 2637 116 15 1092 84 3×10
48 150JQS(R)20-26/4 20 26 595 25.5 3 762 52.5 3×2.5
49 150JQS(R)20-33/5 20 33 695 30.5 3 762 52.5 3×2.5
50 150JQS(R)20-39/6 20 39 795 35.5 4 772 53.5 3×4
51 150JQS(R)20-46/7 20 46 895 40.5 5.5 802 56.5 3×4
52 150JQS(R)20-52/8 20 52 995 45.5 5.5 802 56.5 3×4
53 150JQS(R)20-59/9 20 59 1095 50.5 5.5 802 56.5 3×4
54 150JQS(R)20-65/10 20 65 1195 55.5 7.5 1132 84 3×4
55 150JQS(R)20-72/11 20 72 1295 60.5 7.5 1132 84 3×4
56 150JQS(R)20-78/12 20 78 1395 65.5 7.5 1132 84 3×6
57 150JQS(R)20-85/13 20 85 1495 70.5 9.2 902 67 3×6
58 150JQS(R)20-91/14 20 91 1595 75.5 9.2 902 67 3×6
59 150JQS(R)20-98/15 20 98 1695 80.5 9.2 902 67 3×6
60 150JQS(R)20-104/16 20 104 1795 85.5 11 982 74 3×6
61 150JQS(R)20-111/17 20 111 1895 90.5 11 982 74 3×6
62 150JQS(R)20-117/18 20 117 1995 95.5 13 1022 77 3×6
63 150JQS(R)20-124/19 20 124 2095 100.5 13 1022 77 3×6
64 150JQS(R)20-130/20 20 130 2195 105.5 13 1022 77 3×6
65 150JQS(R)20-137/21 20 137 2295 110.5 15 1092 84 3×6
66 150JQS(R)20-143/22 20 143 2395 115.5 15 1092 84 3×6
67 150JQS(R)20-150/23 20 150 2495 120.5 15 1092 84 3×6
68 150JQS(R)20-156/24 20 156 2595 125.5 15 1092 84 3×6
69 150JQS(R)20-163/25 20 163 2795 135.5 15 1092 84 3×6
70 150JQS(R)20-170/26 20 170 2895 140.5 18.5 1132 87 3×10
71 150JQS(R)20-176/27 20 176 2995 145.5 18.5 1132 87 3×10
72 150JQS(R)20-182/28 20 182 3095 150.5 18.5 1132 87 3×10
73 150JQS(R)25-24/3 25 24 550 31 3 762 52.5 2850 2.5 3×2.5 143
74 150JQS(R)25-32/4 25 32 665 36 4 772 53.5 3×4
75 150JQS(R)25-40/5 25 40 780 41 5.5 802 56.5 3×4
76 150JQS(R)25-48/6 25 48 895 46 5.5 802 56.5 3×4
77 150JQS(R)25-56/7 25 56 1010 51 7.5 862 62.5 3×4
78 150JQS(R)25-64/8 25 64 1125 56 7.5 862 62.5 3×4
79 150JQS(R)25-72/9 25 72 1240 61 9.2 902 67 3×6
80 150JQS(R)25-80/10 25 80 1355 66 9.2 902 67 3×6
81 150JQS(R)25-88/11 25 88 1470 71 11 982 74 3×6
82 150JQS(R)25-96/12 25 96 1585 76 11 982 74 3×6
83 150JQS(R)25-104/13 25 104 1700 81 13 1022 77 3×6
84 150JQS(R)25-112/14 25 112 1815 86 13 1022 77 3×6
85 150JQS(R)25-120/15 25 120 1930 91 15 1092 84 3×6
86 150JQS(R)25-128/16 25 128 2045 96 15 1092 84 3×6
87 150JQS(R)25-136/17 25 136 2160 101 18.5 1132 87 3×10
88 150JQS(R)25-144/18 25 144 2275 106 18.5 1132 87 3×10
89 150JQS(R)25-152/19 25 152 2390 111 18.5 1132 87 3×10
90 150JQS(R)32-12/2 32 12 2505 26 3 762 52.5 3×2.5
91 150JQS(R)32-18/3 32 18 550 31 3 762 52.5 3×4
92 150JQS(R)32-24/4 32 24 665 36 4 772 53.5 3×4
93 150JQS(R)32-30/5 32 30 780 41 5.5 802 56.5 3×4
94 150JQS(R)32-36/6 32 36 895 46 5.5 802 56.5 3×4
95 150JQS(R)32-42/7 32 42 1010 51 7.5 862 62.5 3×6
96 150JQS(R)32-48/8 32 48 1125 56 9.2 902 62.5 3×6
97 150JQS(R)32-54/9 32 54 1240 61 9.2 902 67 3×6
98 150JQS(R)32-60/10 32 60 1355 67 11 982 74 3×6
99 150JQS(R)32-66/11 32 66 1470 71 11 982 74 3×6
100 150JQS(R)32-72/12 32 72 1585 76 13 1022 77 3×6
101 150JQS(R)32-78/13 32 78 1700 81 13 1022 77 3×6
102 150JQS(R)32-84/14 32 84 1815 86 13 1022 77 3×6
103 150JQS(R)32-90/15 32 90 1930 91 15 1092 84 3×6
104 150JQS(R)32-96/16 32 96 2045 96 15 1092 84 3×6
105 150JQS(R)32-102/17 32 102 2160 101 18.5 1132 87 3×6
106 150JQS(R)32-108/18 32 108 2275 106 18.5 1132 87 3×10
107 150JQS(R)32-114/19 32 114 2390 111 18.5 1132 87 3×10
108 150JQS(R)40-8/1 40 8 210 12.2 3 762 52.5 3×2.5
109 150JQS(R)40-16/2 40 16 340 17.7 4 772 53.5 2850 2.5 3×2.5 143
110 150JQS(R)40-24/3 40 24 470 23.2 5.5 802 56.5 3×4
111 150JQS(R)40-32/4 40 32 600 28.7 7.5 862 62.5 3×4
112 150JQS(R)40-40/5 40 40 730 34.2 9.2 902 67 3×4
113 150JQS(R)40-48/6 40 48 995 45.7 9.2 902 67 3×6
114 150JQS(R)40-56/7 40 56 1125 51.2 11 982 74 3×6
115 150JQS(R)40-64/8 40 64 1255 56.7 13 1022 77 3×6
116 150JQS(R)40-72/9 40 72 1385 62.2 15 1092 84 3×6
117 150JQS(R)40-80/10 40 80 1515 67.7 18.5 1132 87 3×6
118 150JQS(R)40-88/11 40 88 1645 73.2 18.5 1132 87 3×6
119 150JQS(R)40-96/12 40 96 1775 78.7 18.5 1132 87 3×6
120 150JQS(R)50-6/1 50 6 210 12.2 3 762 52.5 3 3×2.5
121 150JQS(R)50-12/2 50 12 340 17.7 4 772 53.5 3×4
122 150JQS(R)50-18/3 50 18 470 23.2 5.5 802 56.5 3×4
123 150JQS(R)50-24/4 50 24 600 28.7 7.5 862 62.5 3×4
124 150JQS(R)50-30/5 50 30 730 34.2 9.2 902 67 3×4
125 150JQS(R)50-36/6 50 36 860 45.7 9.2 902 67 3×6
126 150JQS(R)50-42/7 50 42 1125 51.2 11 982 74 3×6
127 150JQS(R)50-48/8 50 48 1255 56.7 13 1022 77 3×6
128 150JQS(R)50-54/9 50 54 1385 62.2 15 1092 84 3×6
129 150JQS(R)50-60/10 50 60 1515 67.7 18.5 1132 87 3×6
130 150JQS(R)50-66/11 50 66 1645 73.2 18.5 1132 87 3×6
131 150JQS(R)50-72/12 50 72 1775 78.7 18.5 1132 87 3×6
132 175JQS(R)10-15/1 10 15 220 17 3 710 52 2 3×2.5 168
133 175JQS(R)10-30/2 10 30 340 23 3 710 52 3×2.5
134 175JQS(R)10-45/3 10 45 460 30 3 710 52 3×2.5
135 175JQS(R)10-60/4 10 60 580 36 4 715 53 3×2.5
136 175JQS(R)10-75/5 10 75 835 50 5.5 735 56 3×2.5
137 175JQS(R)10-90/6 10 90 958 57 5.5 735 56 3×2.5
138 175JQS(R)10-105/7 10 105 1078 64 7.5 755 59 3×4
139 175JQS(R)10-120/8 10 120 1198 70 7.5 755 59 3×4
140 175JQS(R)10-135/9 10 135 1318 77 9.2 815 70 3×4
141 175JQS(R)10-150/10 10 150 1428 84 9.2 815 70 3×4
142 175JQS(R)10-165/11 10 165 1558 90 11 835 72.6 3×6
143 175JQS(R)10-180/12 10 180 1678 97 13 865 76.2 3×10
144 175JQS(R)10-195/13 10 195 1798 104 13 865 76.2 3×10
145 175JQS(R)10-210/14 10 210 1918 110 15 905 81 2850 2 3×10 168
146 175JQS(R)10-225/15 10 225 2038 117 15 905 81 3×10
147 175JQS(R)10-240/16 10 240 2158 124 18.5 960 93 3×16
148 175JQS(R)10-255/17 10 255 2278 130 18.5 960 93 3×16
149 175JQS(R)10-270/18 10 270 2398 137 18.5 960 93 3×16
150 175JQS(R)10-285/19 10 285 2518 144 22 965 93.6 3×25
151 175JQS(R)10-300/20 10 300 2638 150 22 965 93.6 3×25
152 175JQS(R)15-14/1 15 14 220 17 3 710 52 3×2.5
153 175JQS(R)15-28/2 15 28 340 23 3 710 52 3×2.5
154 175JQS(R)15-42/3 15 42 460 30 4 715 53 3×2.5
155 175JQS(R)15-56/4 15 56 580 36 5.5 735 56 3×2.5
156 175JQS(R)15-70/5 15 70 838 50 7.5 755 59 3×4
157 175JQS(R)15-84/6 15 84 958 57 7.5 755 59 3×4
158 175JQS(R)15-98/7 15 98 1078 64 9.2 815 70 3×4
159 175JQS(R)15-112/8 15 112 1198 70 11 835 72.6 3×4
160 175JQS(R)15-126/9 15 126 1318 77 11 835 72.6 3×6
161 175JQS(R)15-140/10 15 140 1438 84 13 865 76.2 3×6
162 175JQS(R)15-154/11 15 154 1558 90 15 905 81 3×10
163 175JQS(R)15-168/12 15 168 1678 97 15 905 81 3×10
164 175JQS(R)15-182/13 15 182 1798 104 18.5 960 93 3×10
165 175JQS(R)15-196/14 15 196 1918 110 18.5 960 93 3×16
166 175JQS(R)15-210/15 15 210 2038 117 18.5 960 93 3×16
167 175JQS(R)15-224/16 15 224 2158 124 22 965 93.6 3×16
168 175JQS(R)15-238/17 15 238 2278 130 22 965 93.6 3×16
169 175JQS(R)15-252/18 15 252 2398 137 22 965 93.6 3×25
170 175JQS(R)15-266/19 15 266 2518 144 25 965 93.6 3×25
171 175JQS(R)20-26/2 20 26 340 23 3 710 52 3×2.5
172 175JQS(R)20-39/3 20 39 460 30 4 715 53 3×4
173 175JQS(R)20-52/4 20 52 580 36 5.5 735 56 3×4
174 175JQS(R)20-65/5 20 65 838 50 7.5 755 59 3×4
175 175JQS(R)20-78/6 20 78 958 57 7.5 755 59 3×6
176 175JQS(R)20-91/7 20 91 1078 64 9.2 815 70 3×6
177 175JQS(R)20-104/8 20 104 1198 70 11 835 72.6 3×6
178 175JQS(R)20-117/9 20 117 1318 77 13 865 76.2 3×6
179 175JQS(R)20-130/10 20 130 1438 84 13 865 76.2 3×6
180 175JQS(R)20-143/11 20 143 1558 90 15 905 81 3×6
181 175JQS(R)20-156/12 20 156 1678 97 15 905 81 2850 2 3×6 168
182 175JQS(R)20-169/13 20 169 1798 104 18.5 960 93 3×6
183 175JQS(R)20-182/14 20 182 1918 110 18.5 960 93 3×6
184 175JQS(R)20-195/15 20 195 2038 117 22 965 93.6 3×10
185 175JQS(R)20-208/16 20 208 2158 124 22 965 93.6 3×10
186 175JQS(R)20-221/17 20 221 2278 130 22 965 93.6 3×10
187 175JQS(R)20-234/18 20 234 2398 137 25 985 95 3×16
188 175JQS(R)20-247/19 20 247 2518 144 25 985 95 3×16
189 175JQS(R)32-24/2 32 24 340 24 4 715 53 2.5 3×4
190 175JQS(R)32-36/3 32 36 460 31 5.5 735 56 3×4
191 175JQS(R)32-48/4 32 48 718 47 7.5 755 59 3×4
192 175JQS(R)32-60/5 32 60 838 54 9.2 815 70 3×6
193 175JQS(R)32-72/6 32 72 958 61 11 835 72.6 3×6
194 175JQS(R)32-84/7 32 84 1078 68 13 865 76.2 3×6
195 175JQS(R)32-96/8 32 96 1198 75 15 905 81 3×6
196 175JQS(R)32-108/9 32 108 1318 82 18.5 960 93 3×6
197 175JQS(R)32-120/10 32 120 1438 90 18.5 960 93 3×6
198 175JQS(R)32-132/11 32 132 1558 96 22 965 93.6 3×6
199 175JQS(R)32-144/12 32 144 1678 102 22 965 93.6 3×10
200 175JQS(R)32-156/13 32 156 1798 119 25 965 93.6 3×10
201 175JQS(R)32-168/14 32 168 1918 126 25 985 95 3×10
202 175JQS(R)40-24/2 40 24 340 24 5.5 735 56 3×4
203 175JQS(R)40-36/3 40 36 460 31 7.5 755 59 3×4
204 175JQS(R)40-48/4 40 48 718 47 9.2 815 70 3×6
205 175JQS(R)40-60/5 40 60 838 54 11 835 72.6 3×6
206 175JQS(R)40-72/6 40 72 958 61 13 865 76.2 3×6
207 175JQS(R)40-84/7 40 84 1078 68 15 905 81 3×6
208 175JQS(R)40-96/8 40 96 1198 75 18.5 960 93 3×6
209 175JQS(R)40-108/9 40 108 1318 82 22 965 93.6 3×10
210 175JQS(R)40-120/10 40 120 1438 90 22 965 93.6 3×10
211 175JQS(R)40-132/11 40 132 1558 96 25 985 95 3×10
212 175JQS(R)50-24/2 50 24 340 24 5.5 735 56 3 3×4
213 175JQS(R)50-36/3 50 36 460 31 9.2 815 70 3×4
214 175JQS(R)50-48/4 50 48 718 47 11 835 72.6 3×6
215 175JQS(R)50-60/5 50 60 838 54 13 865 76.2 3×6
216 175JQS(R)50-72/6 50 72 958 61 18.5 905 93 3×6
217 175JQS(R)50-84/7 50 84 1078 68 18.5 960 93 2850 3 3×6 168
218 175JQS(R)50-96/8 50 96 1198 75 22 965 93.6 3×10
219 175JQS(R)50-108/9 50 108 1318 82 25 985 95 3×10
220 200JQS(R)10-52/3 10 52 445 39 4 670 67 2 3×2.5 184
221 200JQS(R)10-70/4 10 70 565 49 5.5 690 71 3×2.5
222 200JQS(R)10-87/5 10 87 845 67 7.5 705 74 3×4
223 200JQS(R)10-105/6 10 105 965 76 7.5 705 74 3×4
224 200JQS(R)10-122/7 10 122 1085 86 9.2 750 79 3×6
225 200JQS(R)10-140/8 10 140 1205 96 11 765 82 3×6
226 200JQS(R)10-157/9 10 157 1325 105 13 780 87 3×6
227 200JQS(R)10-175/10 10 175 1445 115 13 780 87 3×6
228 200JQS(R)10-192/11 10 192 1565 125 15 815 90 3×6
229 200JQS(R)10-210/12 10 210 1685 134 15 815 90 3×6
230 200JQS(R)10-227/13 10 227 1805 144 18.5 870 96.5 3×10
231 200JQS(R)10-245/14 10 245 1925 154 18.5 870 96.5 3×10
232 200JQS(R)10-262/15 10 262 2045 164 22 970 106 3×25
233 200JQS(R)10-280/16 10 280 2165 174 22 970 106 3×25
234 200JQS(R)10-296/17 10 296 2285 184 22 970 106 3×25
235 200JQS(R)10-315/18 10 315 2405 198 25 1040 125 3×25
236 200JQS(R)10-333/19 10 333 2525 208 30 1105 139 3×35
237 200JQS(R)10-350/20 10 350 2645 218 30 1105 139 3×35
238 200JQS(R)20-40/3 20 40 445 39 4 670 67 3×2.5
239 200JQS(R)20-54/4 20 54 565 49 5.5 690 71 3×2.5
240 200JQS(R)20-67/9 20 67 845 67 7.5 705 74 3×4
241 200JQS(R)20-81/6 20 81 965 76 7.5 705 74 3×4
242 200JQS(R)20-93/7 20 93 1085 86 9.2 750 79 3×6
243 200JQS(R)20-108/8 20 108 1205 96 11 765 82 3×6
244 200JQS(R)20-121/9 20 121 1325 105 13 780 87 3×6
245 200JQS(R)20-133/10 20 133 1445 115 15 815 90 3×6
246 200JQS(R)20-148/11 20 148 1565 125 15 815 90 3×6
247 200JQS(R)20-160/12 20 160 1685 134 18.5 870 96.5 3×10
248 200JQS(R)20-175/13 20 175 1805 144 18.5 870 96.5 3×10
249 200JQS(R)20-186/14 20 186 1925 154 18.5 870 96.5 3×10
250 200JQS(R)20-202/15 20 202 2045 164 22 970 106 3×10
251 200JQS(R)20-212/16 20 212 2165 174 22 970 106 3×16
252 200JQS(R)20-226/17 20 226 2285 184 25 1040 125 3×16
253 200JQS(R)20-243/18 20 243 2405 198 25 1040 125 2850 2 3×16 184
254 200JQS(R)20-252/19 20 252 2525 208 25 1040 125 3×16
255 200JQS(R)20-270/20 20 270 2645 218 30 1105 139 3×16
256 200JQS(R)20-280/21 20 280 2765 228 30 1105 139 3×25
257 200JQS(R)20-297/22 20 297 3005 245 30 1105 139 3×25
258 200JQS(R)20-306/23 20 306 3125 255 30 1105 139 3×35
259 200JQS(R)20-320/24 20 320 3245 265 37 1865 199 3×35
260 200JQS(R)20-333/25 20 333 3365 275 37 1865 199 3×35
261 200JQS(R)20-346/26 20 346 3485 285 37 1865 199 3×35
262 200JQS(R)20-360/27 20 360 3605 295 37 1865 199 2.5 3×50
263 200JQS(R)20-373/28 20 373 3725 305 37 1865 199 3×50
264 200JQS(R)20-386/29 20 386 3845 315 45 1970 218 3×50
265 200JQS(R)20-399/30 20 399 3965 325 45 1970 218 3×50
266 200JQS(R)20-413/31 20 413 4085 335 45 1970 218 3×70
267 200JQS(R)20-426/32 20 426 4205 345 45 1970 218 3×70
268 200JQS(R)20-439/33 20 439 4325 355 45 1970 218 3×70
269 200JQS(R)20-453/34 20 453 4445 365 45 1970 218 3×70
270 200JQS(R)20-466/35 20 466 4565 375 55 2130 243 3×70
271 200JQS(R)20-479/36 20 479 4685 385 55 2130 243 3×70
272 200JQS(R)20-493/37 20 493 4805 395 55 2130 243 3×70
273 200JQS(R)32-26/2 32 26 350 29 4 670 67 3×2.5
274 200JQS(R)32-39/3 32 39 485 38 5.5 690 71 3×4
275 200JQS(R)32-52/4 32 52 620 47 7.5 705 74 3×4
276 200JQS(R)32-65/5 32 65 915 64 11 765 82 3×6
277 200JQS(R)32-78/6 32 78 1050 73 11 765 82 3×6
278 200JQS(R)32-91/7 32 91 1185 82 13 780 87 3×6
279 200JQS(R)32-104/8 32 104 1320 91 15 815 90 3×6
280 200JQS(R)32-117/9 32 117 1455 100 18.5 870 96.5 3×10
281 200JQS(R)32-130/10 32 130 1590 108 18.5 870 96.5 3×10
282 200JQS(R)32-143/11 32 143 1725 117 22 970 106 3×10
283 200JQS(R)32-156/12 32 156 1860 126 25 1040 125 3×10
284 200JQS(R)32-169/13 32 169 1995 135 30 1105 139 3×16
285 200JQS(R)32-182/14 32 182 2130 144 30 1105 139 3×16
286 200JQS(R)32-195/15 32 195 2265 153 30 1105 139 3×16
287 200JQS(R)32-208/16 32 208 2400 162 37 1490 178 3×25
288 200JQS(R)32-221/17 32 221 2535 171 37 1490 178 3×25
289 200JQS(R)32-234/18 32 234 2670 180 37 1490 178 2850 2.5 3×25 184
290 200JQS(R)32-247/19 32 247 2940 201 37 1490 178 3×25
291 200JQS(R)32-260/20 32 260 3075 210 45 1595 197 3×35
292 200JQS(R)32-273/21 32 273 3210 219 45 1970 218 3×35
293 200JQS(R)32-286/22 32 286 3480 228 45 1970 218 3×35
294 200JQS(R)32-299/23 32 299 3615 237 55 2130 243 3×50
295 200JQS(R)32-312/24 32 312 3750 246 55 2130 243 3×50
296 200JQS(R)40-26/2 40 26 350 29 5.5 690 71 3×4
297 200JQS(R)40-39/3 40 39 485 38 7.5 705 74 3×4
298 200JQS(R)40-52 40 52 620 47 9.2 750 79 3×6
299 200JQS(R)40-65/5 40 65 915 64 11 765 82 3×6
300 200JQS(R)40-78/6 40 78 1050 73 15 815 90 3×6
301 200JQS(R)40-91/7 40 91 1185 82 18.5 870 96.5 3×6
302 200JQS(R)40-104/8 40 104 1320 91 22 970 106 3×10
303 200JQS(R)40-117/9 40 117 1455 100 22 970 106 3×10
304 200JQS(R)40-130/10 40 130 1590 108 25 1040 125 3×10
305 200JQS(R)40-143/11 40 143 1725 117 25 1040 125 3×10
306 200JQS(R)40-156/12 40 156 1860 126 30 1105 139 3×16
307 200JQS(R)40-169/13 40 169 1995 135 30 1105 139 3×16
308 200JQS(R)40-182/14 40 182 2130 144 37 1490 178 3×25
309 200JQS(R)40-195/15 40 195 2265 153 37 1490 178 3×25
310 200JQS(R)40-208/16 40 208 2400 162 37 1865 199 3×35
311 200JQS(R)40-221/17 40 221 2535 171 45 1970 218 3×35
312 200JQS(R)40-234/18 40 234 2670 180 45 1970 218 3×35
313 200JQS(R)40-247/19 40 247 2940 201 45 1970 218 3×50
314 200JQS(R)40-260/20 40 260 3075 210 55 2130 243 3×50
315 200JQS(R)40-273/21 40 273 3210 219 55 2130 243 3×50
316 200JQS(R)50-13/1 50 13 230 21 4 670 67 3 3×2.5
317 200JQS(R)50-26/2 50 26 380 32 5.5 690 71 3×4
318 200JQS(R)50-39/3 50 39 530 43 9.2 750 79 3×4
319 200JQS(R)50-52/4 50 52 870 65 11 765 82 3×6
320 200JQS(R)50-65/5 50 65 1020 76 15 815 90 3×6
321 200JQS(R)50-78/6 50 78 1170 85 18.5 870 96.5 3×6
322 200JQS(R)50-91/7 50 91 1320 96 22 970 106 3×10
323 200JQS(R)50-104/8 50 104 1470 107 25 1040 125 3×10
324 200JQS(R)50-117/9 50 117 1620 118 30 1105 139 3×16
325 200JQS(R)50-130/10 50 130 1770 128 30 1105 139 2850 3 3×16 184
326 200JQS(R)50-143/11 50 143 1920 140 30 1105 139 3×16
327 200JQS(R)50-156/12 50 156 2070 151 37 1490 178 3×25
328 200JQS(R)50-169/13 50 169 2220 162 37 1490 178 3×25
329 200JQS(R)50-182/14 50 182 2370 174 45 1595 197 3×25
330 200JQS(R)50-195/15 50 195 2520 186 45 1595 197 3×25
331 200JQS(R)50-208/16 50 208 2670 198 55 2130 243 3×35
332 200JQS(R)50-221/17 50 221 2820 210 55 2130 243 3×35
333 200JQS(R)63-12/1 63 12 230 21 4 670 67 3×2.5
334 200JQS(R)63-24/2 63 24 380 32 7.5 705 74 3×4
335 200JQS(R)63-36/3 63 36 530 43 11 765 82 3×6
336 200JQS(R)63-48/4 63 48 870 65 15 815 90 3×6
337 200JQS(R)63-60/5 63 60 1020 76 18.5 870 96.5 3×6
338 200JQS(R)63-72/6 63 72 1170 85 22 970 106 3×10
339 200JQS(R)63-84/7 63 84 1320 96 25 1040 125 3×10
340 200JQS(R)63-96/8 63 96 1470 107 30 1105 139 3×16
341 200JQS(R)63-105/5 63 105 1100 78 30 1105 139 3×16
342 200JQS(R)63-126/6 63 126 1250 88 37 1490 178 3×16
343 200JQS(R)63-147/7 63 147 1400 100 45 1595 197 3×25
344 200JQS(R)63-168/8 63 168 1550 112 55 2130 243 3×25
345 200JQS(R)80-18/1 80 18 320 22 7.5 705 74 4 3×4
346 200JQS(R)80-36/2 80 36 470 33 13 780 87 3×6
347 200JQS(R)80-54/3 80 54 800 56 18.5 870 96.5 3×10
348 200JQS(R)80-72/4 80 72 950 67 25 1040 125 3×10
349 200JQS(R)80-90/5 80 90 1100 78 37 1490 178 3×16
350 200JQS(R)80-108/6 80 108 1250 88 37 1490 178 3×16
351 200JQS(R)80-126/7 80 126 1400 100 45 1595 197 3×25
352 200JQS(R)80-144/8 80 144 1550 112 55 2130 243 3×25
353 200JQS(R)80-11/1 80 11 320 22 4 670 67 3×2.5
354 200JQS(R)80-22/2 80 22 480 33 7.5 705 74 3×4
355 200JQS(R)80-33/3 80 33 640 44 11 765 82 3×6
356 200JQS(R)80-44/4 80 44 800 56 15 815 90 3×6
357 200JQS(R)80-55/5 80 55 1140 76 18.5 870 96.5 3×10
358 200JQS(R)80-66/6 80 66 1300 87 22 970 106 3×10
359 200JQS(R)80-77/7 80 77 1460 98 30 1105 139 3×16
360 200JQS(R)80-88/8 80 88 1620 109 30 1105 139 3×16
361 200JQS(R)80-99/9 80 99 1780 120 37 1490 178 2850 4 3×16 184
362 200JQS(R)80-110/10 80 110 1940 131 37 1490 178 3×16
363 200JQS(R)80-121/11 80 121 2100 142 45 1595 197 3×16
364 250JQS(R)32-138/6 32 138 1125 108 22 965 138 2875 2.5 3×10 233
365 250JQS(R)32-161/7 32 161 1260 122 25 985 145 3×10
366 250JQS(R)32-184/8 32 184 1395 136 30 1020 156 3×16
367 250JQS(R)32-207/9 32 207 1530 150 37 1060 165 3×16
368 250JQS(R)32-230/10 32 230 1665 164 37 1060 165 3×25
369 250JQS(R)32-253/11 32 253 1800 178 45 1125 185 3×35
370 250JQS(R)32-276/12 32 276 1935 192 45 1125 185 3×35
371 250JQS(R)32-300/13 32 300 2070 206 55 1200 195 3 3×50
372 250JQS(R)32-322/14 32 322 2205 219 55 1200 195 3×50
373 250JQS(R)32-345/15 32 345 2340 233 63 2103 314 3×50
374 250JQS(R)32-368/16 32 368 2475 247 63 2103 314 3×70
375 250JQS(R)32-391/17 32 391 2610 261 63 2103 314 3×70
376 250JQS(R)32-414/18 32 414 2880 289 75 2253 357 3×95
377 250JQS(R)32-437/19 32 437 3015 303 75 2253 357 3×95
378 250JQS(R)32-460/20 32 460 3150 316 75 2253 357 3×120
379 250JQS(R)32-483/21 32 483 3285 330 90 2373 366 3×120
380 250JQS(R)32-506/22 32 506 3420 344 90 2373 366 3×150
381 250JQS(R)32-529/23 32 529 3555 358 110 2563 391 3×185
382 250JQS(R)32-552/24 32 552 3690 372 110 2563 391 3×185
383 250JQS(R)50-20/1 50 20 315 32 5.5 690 71 3×4
384 250JQS(R)50-40/2 50 40 475 48 9.2 750 79 3×4
385 250JQS(R)50-60/3 50 60 635 64 13 780 87 3×6
386 250JQS(R)50-80/4 50 80 995 94 18.5 945 130 3×6
387 250JQS(R)50-100/5 50 100 1155 110 22 965 138 3×10
388 250JQS(R)50-120/6 50 120 1315 126 25 985 145 3×16
389 250JQS(R)50-140/7 50 140 1475 158 37 1060 165 3×16
390 250JQS(R)50-160/8 50 160 1635 180 37 60 165 3×16
391 250JQS(R)50-180/9 50 180 1795 190 45 1125 185 3×25
392 250JQS(R)50-200/10 50 200 1955 206 45 1125 185 3×25
393 250JQS(R)50-220/11 50 220 2115 238 55 1938 272 3×50
394 250JQS(R)50-240/12 50 240 2275 270 55 1938 272 3×50
395 250JQS(R)50-260/13 50 260 2435 302 63 2103 314 3×50
396 250JQS(R)50-280/14 50 280 2595 318 63 2103 314 3×50
397 250JQS(R)50-300/15 50 300 2755 350 63 2103 314 2875 3 3×50 233
398 250JQS(R)50-320/16 50 320 3075 366 75 2253 357 3×70
399 250JQS(R)50-340/17 50 340 3235 382 90 2373 366 3×70
400 250JQS(R)50-360/18 50 360 3395 398 90 2373 366 3×95
401 250JQS(R)50-380/19 50 380 3555 415 110 2563 391 3×120
402 250JQS(R)50-400/20 50 400 3715 430 110 2563 391 3×120
403 250JQS(R)80-20/1 80 20 330 32 7.5 705 74 4 3×4
404 250JQS(R)80-40/2 80 40 495 51 15 815 90 3×6
405 250JQS(R)80-60/3 80 60 860 70 22 965 138 3×10
406 250JQS(R)80-80/4 80 80 1025 104 30 1020 156 3×16
407 250JQS(R)80-100/5 80 100 1190 123 37 1060 165 3×16
408 250JQS(R)80-120/6 80 120 1355 142 45 1125 185 3×16
409 250JQS(R)80-140/7 80 140 1520 161 55 1200 195 3×25
410 250JQS(R)80-160/8 80 160 1685 181 55 1200 195 3×25
411 250JQS(R)80-180/9 80 180 1850 200 63 1365 237 3×35
412 250JQS(R)80-200/10 80 200 2015 219 75 1825 301.5 3×50
413 250JQS(R)80-220/11 80 220 2180 239 90 2373 366 3×50
414 250JQS(R)80-240/12 80 240 2345 258 90 2373 366 3×50
415 250JQS(R)80-260/13 80 260 2510 277 90 2373 366 3×70
416 250JQS(R)80-280/14 80 280 2675 296 110 2563 391 3×95
417 25000100-18/1 100 18 315 30 7.5 705 74 3×4
418 250JQS(R)100-36/2 100 36 480 49 15 815 90 3×6
419 250JQS(R)100-54/3 100 54 645 68 25 985 145 3×16
420 250JQS(R)100-72/4 100 72 1010 87 30 1020 156 3×16
421 250JQS(R)100-90/5 100 90 1175 106 45 1125 185 3×25
422 250JQS(R)100-108/6 100 108 1340 125 45 1125 185 3×25
423 250JQS(R)100-126/7 100 126 1505 144 55 1200 195 3×25
424 250JQS(R)100-144/8 100 144 1670 163 63 1365 237 3×35
425 250JQS(R)100-162/9 100 162 1835 182 75 1825 301.5 3×35
426 250JQS(R)100-180/10 100 180 2000 202 90 2373 366 3×50
427 250JQS(R)100-198/11 100 198 2165 220 90 2373 366 3×50
428 250JQS(R)100-216/12 100 216 2330 239 110 2563 391 3×70
429 250JQS(R)125-16/1 125 16 315 30 9.2 750 79 5 3×4
430 250JQS(R)125-32/2 125 32 480 49 18.5 945 130 3×6
431 250JQS(R)125-48/3 125 48 645 68 25 985 145 3×16
432 250JQS(R)125-64/4 125 64 1010 87 37 1060 165 3×16
433 250JQS(R)125-80/5 125 80 1175 106 45 1125 185 2875 5 3×16 233
434 250JQS(R)125-96/6 125 96 1340 125 55 120 195 3×25
435 250JQS(R)125-112/7 125 112 1505 144 63 1365 237 3×35
436 250JQS(R)125-128/8 125 128 1670 163 75 1825 301.5 3×35
437 250JQS(R)125-144/9 125 144 1835 182 90 2373 366 3×35
438 250JQS(R)125-160/10 125 160 2000 202 90 2373 366 3×50
439 250JQS(R)125-176/11 125 176 2165 220 110 2563 391 3×70
440 250JQS(R)140-15/1 140 15 315 30 9.2 750 79 3×6
441 250JQS(R)140-30/2 140 30 480 49 18.5 945 130 3×6
442 250JQS(R)140-45/3 140 45 645 68 30 1020 156 3×16
443 250JQS(R)140-60/4 140 60 1010 87 37 1060 165 3×16
444 250JQS(R)140-75/5 140 75 1175 106 45 1125 185 3×16
445 250JQS(R)140-90/6 140 90 1340 125 55 1200 195 3×25
446 250JQS(R)140-105/7 140 105 1505 144 63 1365 237 3×35
447 250JQS(R)140-120/8 140 120 1670 163 75 1825 301.5 3×35
448 250JQS(R)140-135/9 140 135 1835 182 90 2373 366 3×50
449 250JQS(R)140-150/10 140 150 2000 202 90 2373 366 3×50
450 250JQS(R)140-165/11 140 165 2165 220 110 2563 391 3×50
451 250JQS(R)140-180/12 140 180 2330 239 110 2563 391 3×70
452 250JQS(R)150-20/1 150 20 435 49 15 815 90 3×6
453 250JQS(R)150-40/2 150 40 670 75 30 1020 156 3×16
454 250JQS(R)150-60/3 150 60 1142 120 45 1125 185 3×25
455 250JQS(R)150-80/4 150 80 1377 147 55 1200 195 3×25
456 250JQS(R)150-100/5 150 100 1612 173 63 1365 237 3×35
457 250JQS(R)150-120/6 150 120 1847 200 75 1825 301.5 3×35
458 250JQS(R)150-140/7 150 140 2082 226 90 2373 366 3×50
459 250JQS(R)150-160/8 150 160 2317 252 110 2563 391 3×50
460 250JQS(R)160-15/1 160 15 435 49 11 765 82 3×6
461 250JQS(R)160-30/2 160 30 670 75 22 965 138 3×16
462 250JQS(R)160-45/3 160 45 1142 120 37 1060 165 3×25
463 250JQS(R)160-60/4 160 60 1377 147 45 1125 185 3×25
464 250JQS(R)160-75/5 160 75 1612 173 55 1200 195 3×25
465 250JQS(R)160-18/1 160 18 435 49 13 780 87 3×6
466 250JQS(R)160-36/2 160 36 670 75 25 985 145 3×16
467 250JQS(R)160-54/3 160 54 1142 120 37 1060 165 3×16
468 250JQS(R)160-72/4 160 72 1377 147 55 1200 195 3×25
469 250JQS(R)160-90/5 160 90 1612 173 63 1365 237 3×35
470 300JQS(R)140-21/1 140 21 435 49 13 780 87 2900 5 3×6 281
471 300JQS(R)140-42/2 140 42 670 75 25 985 145 3×16
472 300JQS(R)140-63/3 140 63 1142 120 37 1060 165 3×16
473 300JQS(R)140-84/4 140 84 1377 147 55 1200 195 3×25
474 300JQS(R)140-105/5 140 105 1612 173 63 2143 442.5 3×35
475 300JQS(R)140-126/6 140 126 1847 200 75 2183 458.5 3×35
476 300JQS(R)140-147/7 140 147 2082 226 90 2238 480 3×50
477 300JQS(R)140-168/8 140 168 2317 252 110 2308 507 3×50
478 300JQS(R)140-189/9 140 189 2552 278 110 2308 507 3×70
479 300JQS(R)140-210/10 140 210 3022 330 125 2398 542 3×95
480 300JQS(R)140-231/11 140 231 3257 356 140 2518 581 3×95
481 300JQS(R)160-25/1 160 25 400 50 18.5 945 130 3×16
482 300JQS(R)160-50/2 160 50 600 75 37 1060 165 3×16
483 300JQS(R)160-30/1 160 30 400 50 22 965 138 3×16
484 300JQS(R)160-60/2 160 60 600 75 45 1125 185 3×25
485 300JQS(R)160-90/3 160 90 1050 130 63 2143 442.5 3×35
486 300JQS(R)200-15/1 200 15 400 50 13 780 87 3×6
487 300JQS(R)200-20/1 200 20 400 50 18.5 945 130 3×6
488 300JQS(R)200-30/2 200 30 600 75 25 985 145 3×16
489 300JQS(R)200-40/2 200 40 600 75 37 1060 165 3×16
490 300JQS(R)200-60/3 200 60 1050 130 55 1200 195 3×25
491 300JQS(R)200-80/4 200 80 1250 159 75 2183 458.5 3×35
492 300JQS(R)200-100/5 200 100 1450 188 90 2238 480 3×50
493 300JQS(R)200-120/6 200 120 1650 216 110 2308 507 3×50
494 300JQS(R)200-140/7 200 140 1850 245 125 2398 542 3×70
495 300JQS(R)200-160/8 200 160 2050 273 140 2518 581 3×95
496 300JQS(R)210-25/1 210 25 400 50 25 985 145 6 3×16
497 300JQS(R)210-50/2 210 50 600 75 45 1125 185 3×25
498 300JQS(R)230-20/1 230 20 400 50 22 965 138 3×6
499 300JQS(R)230-40/2 230 40 600 75 45 1125 185 3×16
500 300JQS(R)230-60/3 230 60 1050 130 75 2183 458.5 3×25
501 300JQS(R)230-80/4 230 80 1250 159 90 2238 480 3×35
502 300JQS(R)250-15/1 250 15 400 50 18.5 945 130 3×6
503 300JQS(R)250-30/2 250 30 600 75 37 1060 165 3×16
504 300JQS(R)250-24/1 250 24 430 52 30 1020 156 3×16
505 300JQS(R)250-48/2 250 48 910 100 55 1200 195 2900 6 3×25 281
506 300JQS(R)250-72/3 250 72 1140 125 90 2238 480 3×35
507 300JQS(R)320-28/1 250 28 430 52 45 1125 185 8 3×16
508 300JQS(R)320-56/2 250 56 910 100 75 2183 458.5 3×35
509 300JQS(R)320-84/3 250 84 1140 125 125 2398 542 3×50
510 350JQS(R)250-25/1 250 25 573 58 30 1020 156 6 3×25 330
511 350JQS(R)250-50/2 250 50 1111 130 63 2143 442.5 3×35
512 350JQS(R)250-75/3 250 75 1389 180 90 2238 480 3×50
513 350JQS(R)250-100/4 250 100 1667 234 125 2398 542 3×50
514 350JQS(R)250-125/5 250 125 1945 286 160 2668 647.5 3×70
515 350JQS(R)320-30/1 320 30 573 58 45 1125 185 8 3×25
516 350JQS(R)320-60/2 320 60 1111 130 90 2238 480 3×50
517 350JQS(R)320-90/3 320 90 1389 180 140 2518 581 3×70
518 350JQS(R)320-120/4 320 120 1389 180 160 2518 581 3×70
519 350JQS(R)320-20/1 320 20 573 58 30 1020 156 3×16
520 350JQS(R)320-40/2 320 40 1111 130 63 2143 442.5 3×35
521 400JQS(R)400-50/1 400 50 640 99 90 2238 480 3×50 377
522 400JQS(R)500-20/1 500 20 640 99 45 1125 185 3×16
523 400JQS(R)500-40/1 500 40 640 99 90 2238 480 3×50
524 400JQS(R)500-80/2 500 80 1230 196 185 2918 745 3×120

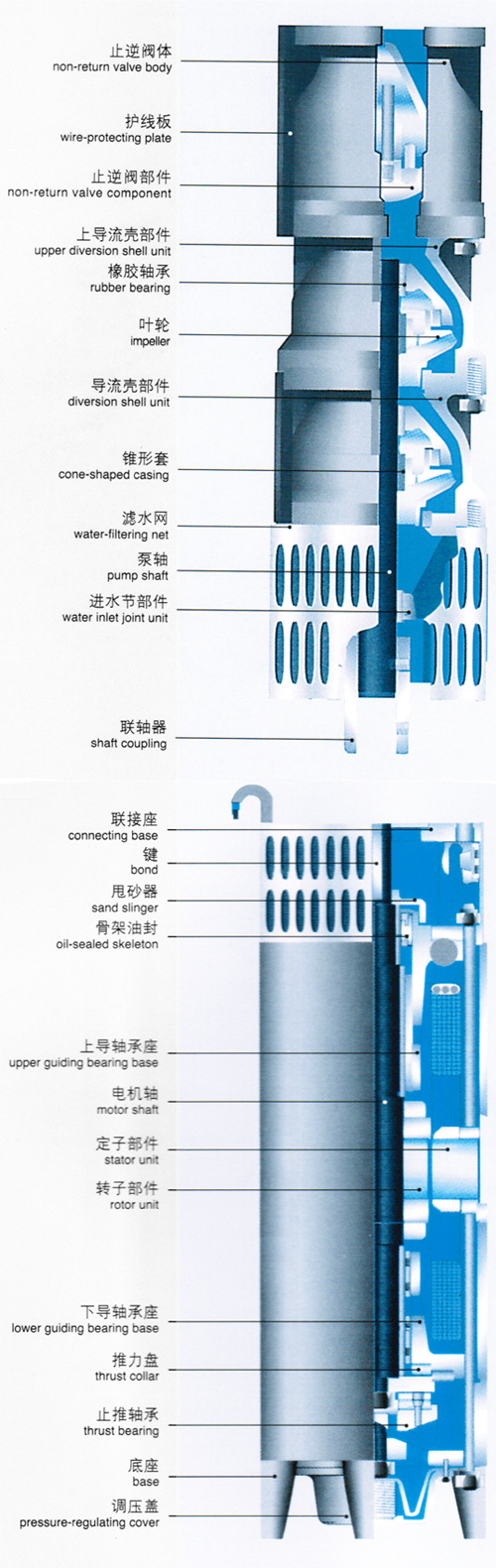

結構圖紙

  1. 潛水電泵裝置由水泵、電機、輸水管道、防水電纜和控制開關五大部分組成，水泵為單吸多級立式離心泵。
  2. 潛水電機采用JQS型充水濕式結構，內腔充滿清水，主要用于電機冷卻及軸承潤滑。在運轉過程中由于溫度變化，引起電機內腔充水壓力變化時，可由電機下端調壓裝置自動調節。
  3. 為防止泥砂浸入電機，在電機上端裝有甩砂器和骨架油封，組成了防砂機構，整個電機系密封結構。
  4. 電機上端設有注水孔及排氣孔，下端設有放水孔。
  5. 電機下部裝有止推軸承及推力盤，主要承受水泵的剩余軸向力和電機轉子的自重。
  6. 電機的定子繞組采用耐水電磁線，有良好的絕緣和耐水性能，轉子為鼠籠型結構。
  7. 用于含砂量較大或有腐蝕性水質時，用鑄不銹鋼或銅合金材質的潛水泵。
JQS井用潛水電泵(深井泵)

使用說明

JQS井用潛水電泵(深井泵)
上一產品：
下一產品：
